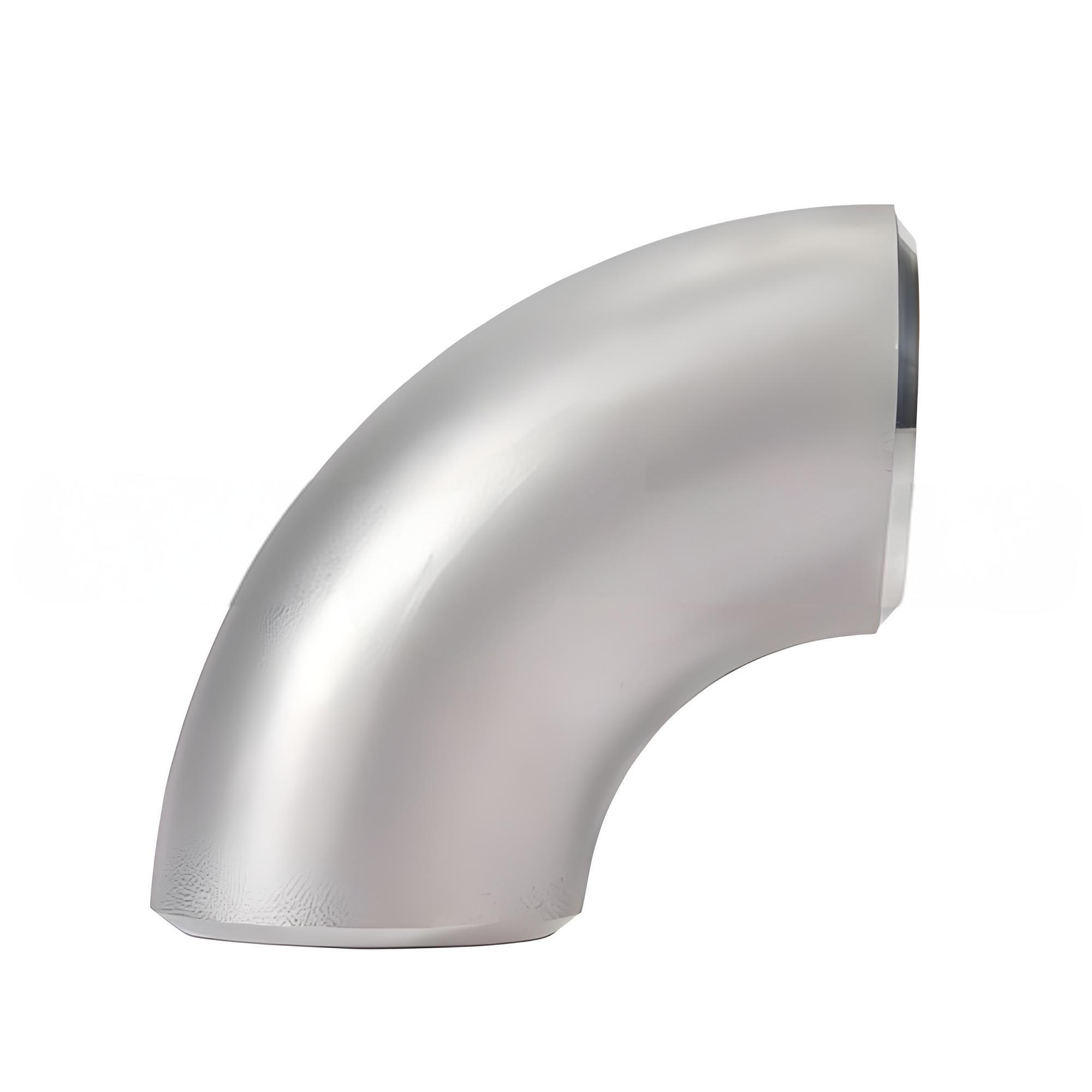

Прамысловы локаць 90° з нержавеючай сталі

SN Valve з'яўляецца вядучым кітайскім вытворцам адводаў з нержавеючай сталі 90°.

ПАМЕР:

DN10 (3/8 цаляў)	DN15 (1/2 цалі)	DN15 (1/2 цалі)	DN25 (1 цаля)	DN40 (1-1/2 ")
DN50 (2 цалі)	DN80 (3 цалі)	DN100 (4 цалі)	DN125 (5 цаляў)	DN150 (6 цаляў)
DN200 (8 цаляў)	DN250 (10 цаляў)	DN300 (12 цаляў)	DN350 (14 цаляў)	DN500 (20 цаляў)
DN450 (18 цаляў)	DN500 (20 цаляў)	DN550 (22 цалі)	DN600 (24 цалі)

Індывідуальныя памеры, звярніцеся да нас

Адправіць запыт

Апісанне Прадукта

Транспарціроўка моцна агрэсіўных асяроддзяў у цэху кіслотнага вылугавання з матэрыялаў літыевых батарэй
Зварныя 1/2″-64″(DN12-DN1600)

Стандарт: ASME B16.9,
HT/T21631, MSS SP-43, DIN2605, JISB2313
GB/T12459, GB/T13401, SH3408,HG/T21635

Таўшчыня: SCH5-XXS

Клас: TP304L, TP316L, TP310S, TP321, TP904L; DEPLEX S31803/F51, S32750/F53

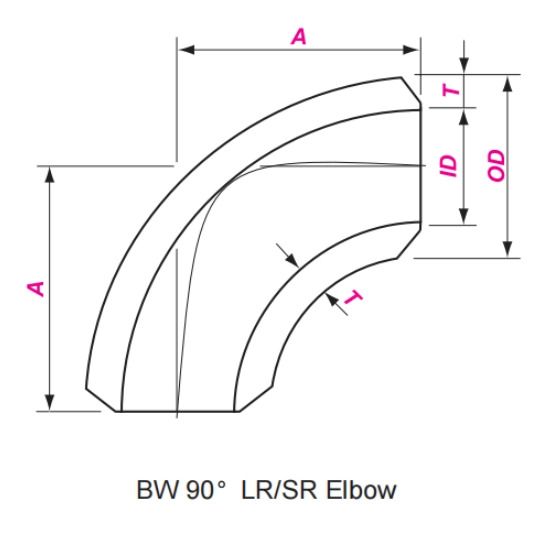

Намінальны памер		Вонкавы дыяметр пры скосе	Ад цэнтра да канца
Намінальны памер			90° локці
DN	NPS	OF	A
DN	NPS	OF	LR	СР
15	1/2	21.3	38	-
20	3/4	26.7	38	-
25	1	33.4	38	25
32	1 1/4	42.2	48	32
40	1 1/2	48.3	57	38
50	2	60.3	76	51
65	2 1/2	73.0	95	64
80	3	88.9	114	76
90	3 1/2	101.6	133	89
100	4	114.3	152	102
125	5	141.3	190	127
150	6	168.3	229	152
200	8	219.1	305	203
250	10	273.0	381	254
300	12	323.8	457	305
350	14	355.6	533	356
400	16	406.4	610	406
450	18	457.0	686	457
500	20	508.0	762	508
550	22	559.0	838	559
600	24	610.0	914	610
650	26	660.0	991	660
700	28	711.0	1067	711
750	30	762.0	1143	762
800	32	813.0	1219	813
850	34	864.0	1295	864
900	36	914.0	1372	914
950	38	965.0	1448	965
1000	40	1016.0	1524	1016
1050	42	1067.0	1600	1067
1100	44	1118.0	1676	1118
1150	46	1168.0	1753	1168
1200	48	1219.0	1829	1219
1300	52	1321.0	1981	1321
1400	56	1422.0	2134	1422
1500	60	1524.0	2286	1524
1600	64	1626.0	2438	1626
1700	68	1727.0	2591	1727
1800	72	1829.0	2743	1829
1900	76	1930.0	2896	1930
2000	80	2032.0	3048	2032

Тэхнічныя характарыстыкі прамысловага калена з нержавеючай сталі 90°:

Кароткі радыус (SR) 1D/доўгі радыус (LR) 1,5D, памылка таўшчыні сценкі ± 10%, у адпаведнасці са стандартам хімічнай сумяшчальнасці ISO 4144.
Працэс: гарачае прэсаванне і лакальная загартоўка, з каэфіцыентам зваркі 1,0, падтрымка рэнтгенаўскага малюнка (RTR) у рэжыме рэальнага часу ў рэжыме онлайн.

Перавагі прадукцыйнасці

Дакладнасць рулявога кіравання пад прамым вуглом: кароткі радыус 1D эканоміць 70% месца для ўстаноўкі і падыходзіць для модульнага абсталявання (напрыклад, станцый СПГ).
Адаптацыя да экстрэмальных працоўных умоў: матэрыял 310S для антыакісляльнага лушчэння скуры (выпрабавана на 300 цыклаў цеплавой нагрузкі), выкарыстоўваецца для кіравання дымавымі газамі катла.
Сумяшчальнасць з некалькімі стандартамі: падтрымлівае адлегласць паміж адтулінамі фланца ASME/EN/JIS і можа быць папярэдне выраблена з канаўкамі (37 °, 45 °), каб адпавядаць аўтаматычным зварачным апаратам.

Тыповыя прыкладанні

Дымавы канал пад прамым вуглом сістэмы дэнітрацыі SCR на цеплавой электрастанцыі
Трубаправод рэфлюксу CIP біяфармацэўтычнай брадзільнай ёмістасці
Транспарціроўка моцна агрэсіўных асяроддзяў у цэху кіслотнага вылугавання з матэрыялаў літыевых батарэй
Агульны кантроль якасці і пастаўка
Тэставанне: 100% выпрабаванне віхравым токам (ET) + выпрабаванне на цвёрдасць (HRB ≤ 90), адпаведнасць тэсту на выгіб ASTM E290.

Гарачыя тэгі: Прамысловы адвод з нержавеючай сталі 90°, Кітай, вытворца, пастаўшчык, фабрыка
