Трубны ліст

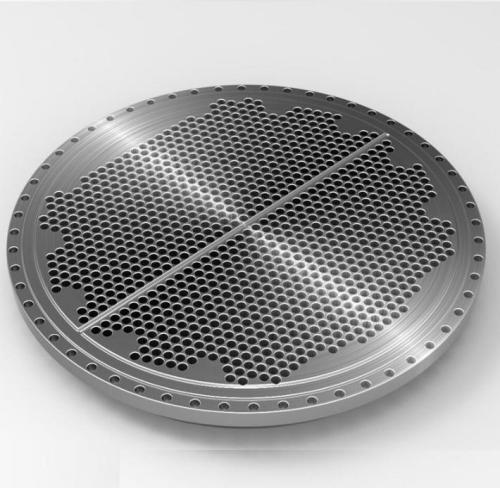

SN Valve з'яўляецца вядучым вытворцам трубных лістоў у Кітаі. Атрубны лістзвычайна вырабляецца з круглага плоскага кавалка пласціны, ліста з адтулінамі, прасвідраванымі для прыняцця труб або труб у дакладным месцы і па малюнку адносна адна адной. Трубныя лісты выкарыстоўваюцца для падтрымкі і ізаляцыі труб у цеплаабменніках і катлах або для падтрымкі фільтруючыя элементы. Трубы прымацоўваюцца да трубнай рашоткі гідраўлічным ціскам або расцісканнем роліка. Трубная рашотка можа быць пакрыта ашалёўкай, якая служыць бар'ер ад карозіі і ізалятар. Трубныя лісты з нізкавугляродзістай сталі могуць уключаць у сябе пласт больш легіраванага металу, звязаны з паверхняй, каб забяспечыць больш эфектыўную каразійную стойкасць без выдаткаў на выкарыстанне цвёрдага сплаву, што азначае, што можна значна зэканоміць.

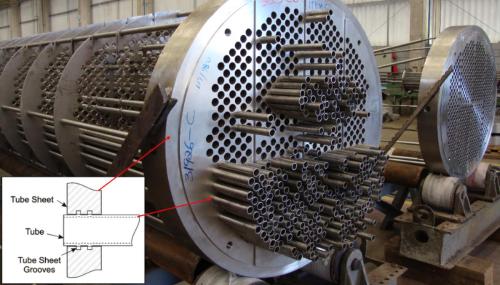

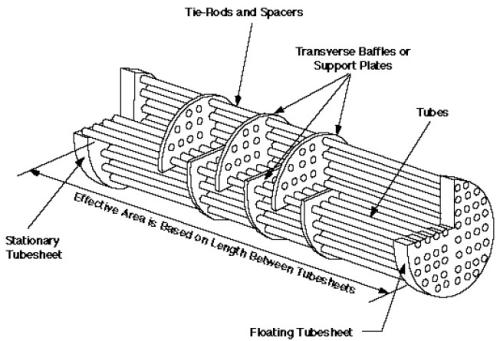

Мабыць, найбольш вядомым выкарыстаннем трубных рашот з'яўляюцца апорныя элементы ў цеплаабменніках і катлах. Гэтыя прылады складаюцца з шчыльнага размяшчэння тонкасценных труб, размешчаных унутры закрытай трубчастай абалонкі. Трубы падтрымліваюцца з абодвух канцоў лістамі, якія прасвідраваны ў загадзя вызначаны ўзор, які дазваляе канцам труб праходзіць праз ліст. Канцы труб, якія пранікаюць у трубны ліст, пашыраюцца, каб зафіксаваць іх на месцы і ўтвараюць герметызацыю. Схема адтулін у трубцы або «крок» змяняе адлегласць ад адной трубы да другой і вугал труб адносна адна адной і да кірунку патоку. Гэта дазваляе маніпуляваць хуткасцямі вадкасці і падзеннем ціску ,і забяспечвае максімальную колькасць турбулентнасці і кантакт з паверхняй трубкі для эфектыўнай цеплаперадачы.

У тых выпадках, калі вельмі важна пазбегнуць змешвання вадкасцей, можа быць пастаўлена падвойная трубапракладка. Канструяванне трубных дошак - даволі дакладны і складаны працэс; неабходна ўсталяваць дакладную колькасць труб і разлічыць схему адтулін, каб яны раўнамерна размеркаваліся па паверхні трубнай дошкі. Вялікія абменнікі могуць мець некалькі тысяч труб, якія праходзяць праз іх, размешчаных у дакладна разлічаныя групы або пучкі. Канструкцыя і вытворчасць лістоў у наш час у значнай ступені аўтаматызаваны з дапамогай камп'ютэрнага праграмнага забеспячэння (напрыклад, САПР), якое выконвае разлікі, а свідраванне трубных лістоў робіцца на станках з лікавым праграмным кіраваннем (ЧПУ). У гэтай канструкцыі знешняя трубная ліста знаходзіцца па-за контурам абалонкі, што практычна выключае верагоднасць змешвання вадкасці. Унутраная труба вентылюецца ў атмасферу, таму любую ўцечку вадкасці можна лёгка выявіць. Аддзел свідравання на фланцавай фабрыцы Hebei Haihao мае прафесійнае свідравое абсталяванне і працоўную каманду, мы можам забяспечыць для вас найлепшую якасць трубнага ліста.
