Прамысловы адвод з нержавеючай сталі 45°

SN Valve з'яўляецца вядучым кітайскім вытворцам адводаў з нержавеючай сталі 45°.

ПАМЕР:

DN10 (3/8 цаляў)	DN15 (1/2 цалі)	DN15 (1/2 цалі)	DN25 (1 цаля)	DN40 (1-1/2 ")
DN50 (2 цалі)	DN80 (3 цалі)	DN100 (4 цалі)	DN125 (5 цаляў)	DN150 (6 цаляў)
DN200 (8 цаляў)	DN250 (10 цаляў)	DN300 (12 цаляў)	DN350 (14 цаляў)	DN500 (20 цаляў)
DN450 (18 цаляў)	DN500 (20 цаляў)	DN550 (22 цалі)	DN600 (24 цалі)

Індывідуальныя памеры, звярніцеся да нас

Адправіць запыт

Апісанне Прадукта

Памер: бясшвовыя 1/2″-24″ (DN15-DN600)
Зварныя 1/2″-64″(DN12-DN1600)

Стандарт: ASME B16.9,
HT/T21631, MSS SP-43, DIN2605, JISB2313
GB/T12459, GB/T13401, SH3408,HG/T21635

Таўшчыня: SCH5-XXS

Клас: TP304L, TP316L, TP310S, TP321, TP904L; DEPLEX S31803/F51, S32750/F53

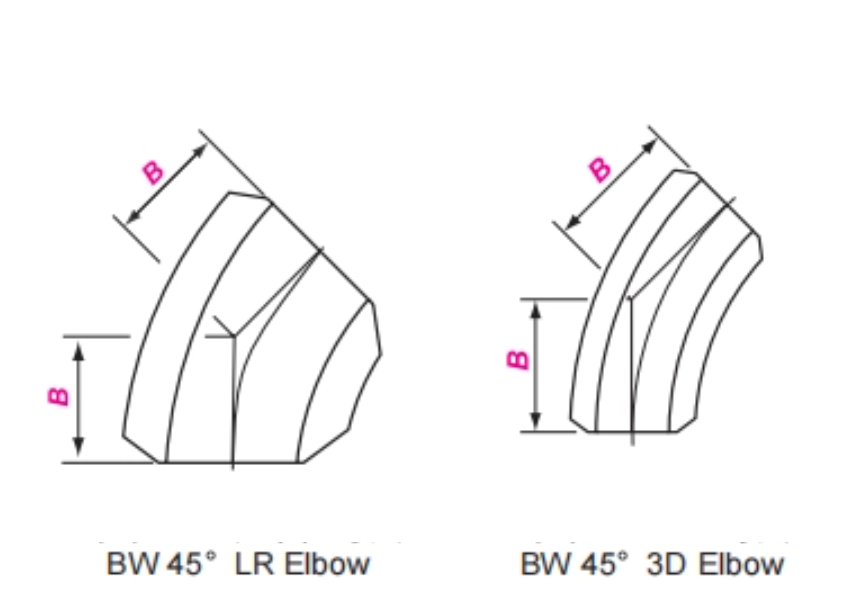

Намінальны памер		Вонкавы дыяметр пры скосе	Ад цэнтра да канца
Намінальны памер		Вонкавы дыяметр пры скосе	45° Локці
DN	NPS	OF	B
DN	NPS	OF	LR	3D
15	1/2	21.3	16	-
20	3/4	26.7	19	24
25	1	33.4	22	31
32	1¼	42.2	25	39
40	1½	48.3	29	47
50	2	60.3	35	63
65	2½	73.0	44	79
80	3	88.9	51	95
90	3½	101.6	57	111
100	4	114.3	64	127
125	5	141.3	79	157
150	6	168.3	95	189
200	8	219.1	127	252
250	10	273.0	159	316
300	12	323.8	190	378
350	14	355.6	222	441
400	16	406.4	254	505
450	18	457.0	286	568
500	20	508.0	318	632
550	22	559.0	343	694
600	24	610.0	381	757
650	26	660.0	406	821
700	28	711.0	438	883
750	30	762.0	470	964
800	32	813.0	502	1010
850	34	864.0	533	1073
900	36	914.0	565	1135
950	38	965.0	600	1200
1000	40	1016.0	632	1264
1050	42	1067.0	660	1326
1100	44	1118.0	695	1389
1150	46	1168.0	727	1453
1200	48	1219.0	759	1516

Тэхнічныя характарыстыкі прамысловага калена з нержавеючай сталі 45°:

Працэс бясшвоўнай/зваркі, памер 1/2 "-48", радыус крывізны 1,5D/3D, клас ціску 150-2500 (ASME B16.9).
Працэс: халодная фармоўка+адпал у растворы, унутраная сценка Ra ≤ 1,6 мкм, пескаструйная апрацоўка вонкавай сценкі або электралітычная паліроўка (дадатковая паверхня EP/BA).

Перавагі прадукцыйнасці

Аптымізацыя эфектыўнасці вадкасці: паварот на 45 ° зніжае турбулентнасць і страту ціску (падзенне ціску зніжана на 40% у параўнанні з каленямі 90 ° *), падыходзіць для далёкіх нафта-/газаправодаў.
Адаптатыўнасць прасторы: Кампактная канструкцыя, якая адпавядае патрабаванням рулявога кіравання не пад прамым вуглом, падыходзіць для машынных аддзяленняў суднаў і шчыльных кампановак трубаправодаў на хімічных прадпрыемствах.
Сейсмічныя характарыстыкі: прайшоў выпрабаванне на цыклічную стомленасць MSS SP-117 (≥ 5000 разоў без расколін), падыходзіць для аб'ектаў сейсмічнай зоны.

Тыповыя прыкладанні

Рулявая труба ўстаноўкі каталітычнага крэкінгу на нафтаперапрацоўчым заводзе
Сістэма падачы звышчыстай вады для паўправадніковых заводаў
Энергазберагальнае абнаўленне сеткі сціснутага паветра
