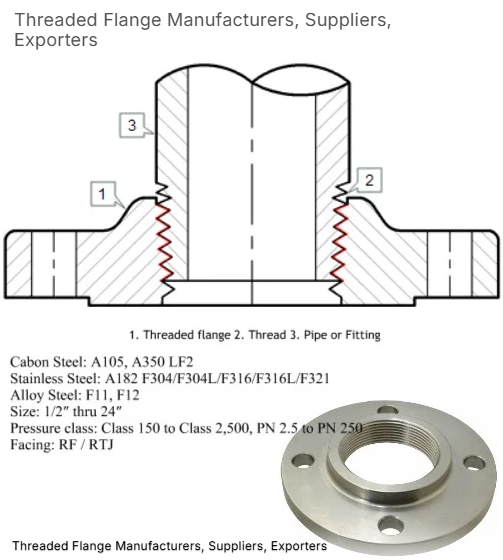

Што такое разьбовы фланец?
A разьбовы фланецгэта тып фланца труб з унутранымі ніткамі на яго адтуліне, што дазваляе яму накручваць на трубу адпаведнымі знешнімі ніткамі, што выключае неабходнасць зваркі для злучэння.
Shuangneng Flanges - прафесійны вытворца і экспарцёр разьбовых альбо разьбовых фланцавыхз уласнай дакладнай апрацоўкай аб'ектаў. Мы вырабляем фланцы з разьбой у адпаведнасці з ANSI B16.5, DIN-стандартамі і EN1092-1 па памерах ад 1/2 да 24 "NPS. Мы таксама вырабляем і пастаўляем фланцы вугляроду, а таксама сплава сталёвых фланцаў для высокага ціску і высокай тэмпературы. Мывыраб фланца з разьбойУ вугляроднай сталі, нержавеючай сталі, высокіх нікелевых сплавах, дуплекс/супер дуплекс, купро-нікелевая сталь, тытанавыя сплавы і спецыяльныя сплавы.
Наш працэс вытворчасці фланца ўключае ў сябе адпаведную цеплавую апрацоўку і хімічныя і механічныя выпрабаванні ўласцівасці.У нас ёсць ЧПУ і звычайныя такарныя станкі для апрацоўкі ўсіх відаў разьбовых фланцаў.
|
Прадукт |
Разьбовыя фланцы, у адпаведнасці з ASTM A182 |
|
Матэрыялы |
Carbon Steel: ASTM A105, A181, ASTM A516 GR.60, GR.70, ASTM A694 F42, F46, F52, F56F60, F65, F70, ST37, ST45.8, C22.8, S235, S235JRG2, P235GH, P245GH, P250GH, P265GHP355GH, S355J2,16MN, 20MN, Q235, 20#, CT20, SS400. Нержавеючая сталь: ASTM A182 F304, F304L, F316, F316L, F321, F321H, F304H, F316H, F347H, 1.4301, 1.4306,1.4401, 1.4404,1.4541, 1.4571, SUS304, SUS316. Сплава сталі: ASTM A350 LF2, CL1/CL2, ASTM A182 F5, F9, F11, F12, F22, F91. Дуплексная сталь: S31803/F51/S32205/F60/1.4462 Super Duplex: S32750/F53/1.4410/S32760/F55 /1.4501 |
|
Памер |
1/2 "да 60", DN 15 да DN 1500 |
|
Тып твару |
Плоскі фланец твару (ff) Падняты фланец твару (РФ) кальцавы фланец суставаў (RTJ) на каленях сустава фланец Мужчынскі і жаночы фланец (M&F) вялікі і невялікі фланец мовы і канаўкі (T&G) |
|
Тып прадукту |
Каваныя фланцы, сляпыя фланцы, жалюзі для відовішчаў, жалюзі з высокім Фланцы, разеткі зваркі, фланцы зваркі, плоскія фланцы, фланцы суставаў, разьбовыя Фланцы, памяншаючы фланцы, зварныя фланцы, серыя A або B, квадратныя фланцы, канаўкі і фланцы языка, доўгія фланцы зваркі, накручаныя фланцы, фланцы тыпу кольца Тып і аздабленне, рыдлёўкі і кольцы (частка злучэння фланца), фланец зваркі /фланец Nipo, фланец пашыральніка |
|
Лячэнне паверхні |
Анты-рап-алей, афарбоўка (чорны, жоўты), ацынкаванне, сілавое пакрыццё |
Тыпы фланца з разьбой
Існуе два тыпы разьбовых фланаў. Адзін - запячатаць дзве канцы трубы пэўнай ушчыльняльнай паверхняй і падушачкай лінзаў. Гэты тып фланца ў асноўным выкарыстоўваецца для вытворчасці аміяку. Але ён выкарыстоўваўся зусім нядаўна, і накладка аб'ектыва была заменена металічным кольцам.
Другі тып такі ж, як звычайны фланец, запячатаны двума герметычнымі гранямі фланца.
Тыпы, якія стаяць перад тыпамі
Існуе два тыпы твару для фланца з разьбой, падняты фланец твару і фланец кольца.

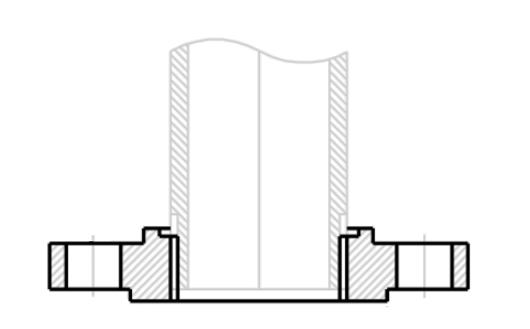

Падняты фланец з разьбой з тварам
Калі плошча паверхні пракладкі знаходзіцца над прыкручанай лініяй фланца, падняты фланец асобы лёгка ідэнтыфікуецца. Ён сумяшчальны з шырокім спектрам пракладкі: ад плоскіх да паўметалічных і металічных тыпаў, альбо кольца, альбо поўнага.
Асноўны аб'ём узнятага фланцавага канструкцыі заключаецца ў тым, каб сканцэнтраваць ціск двух спарвання на невялікай паверхні і павысіць трываласць ушчыльнення.
Вышыня ўзнятай паверхні асобы залежыць ад узроўню ціску фланца, напрыклад, для класаў ціску 150 і 300, вышыня складае 1,6 мм або 1/12 цалі, а для ўзроўню ад 400 да 2500, узнятая вышыня твару складае каля 6,4 мм або 1/4 цалі.

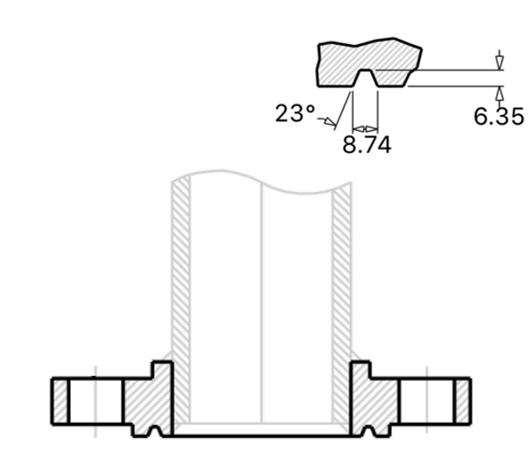

Rtj нітны фланец
Кальцавы фланец мае круглую канаўку для размяшчэння кальцавой пракладкі, якую можна выкарыстоўваць, калі патрабуюцца металічныя да металічных ушчыльненняў. Асабліва ва ўмовах высокага ціску і высокай тэмпературы.
Прымяненне ў асаблівых абставінах
Разьбовыя фланцы выкарыстоўваюцца там, дзе цяжка зварваць альбо нельга зварваць, напрыклад, разьбовыя фланцы, якія выкарыстоўваюцца для абароны ацынкаванага пласта труб. Акрамя таго, яго нельга выкарыстоўваць на трубах з паўторнымі ваганнямі тэмпературы або вышэй 260 ℃ і ніжэй -45 ℃.
У ASME B31.3 Standard ён вызначае:
Там, дзе сталёвая труба разьбовая і выкарыстоўваецца для паравой службы вышэй за 250 фунтаў на квадратны квадрат, альбо для водазабеспячэння вышэй 100 фунтаў на квадратны квадрат з тэмпературай вады вышэй 220 ° F, труба павінна быць бясшвовай і таўшчынёй, па меншай меры, роўнай графіку 80 ASME B36.10.
Як усталяваць разьбовы фланец?
Кіраўніцтва па ўстаноўцы для разьбовых фланцавых
1. Падрыхтуйце трубаправод. ...
2. Прымяніць герметычны матэрыял. ...
3. Падключыце фланец. ...
4. Зацягніце фланец. ...
5. Выраўноўвайце фланцы. ...
6. Усталюйце пракладкі. ...
7. Усталюйце балты. ...
8. Канчатковае зацягванне.
