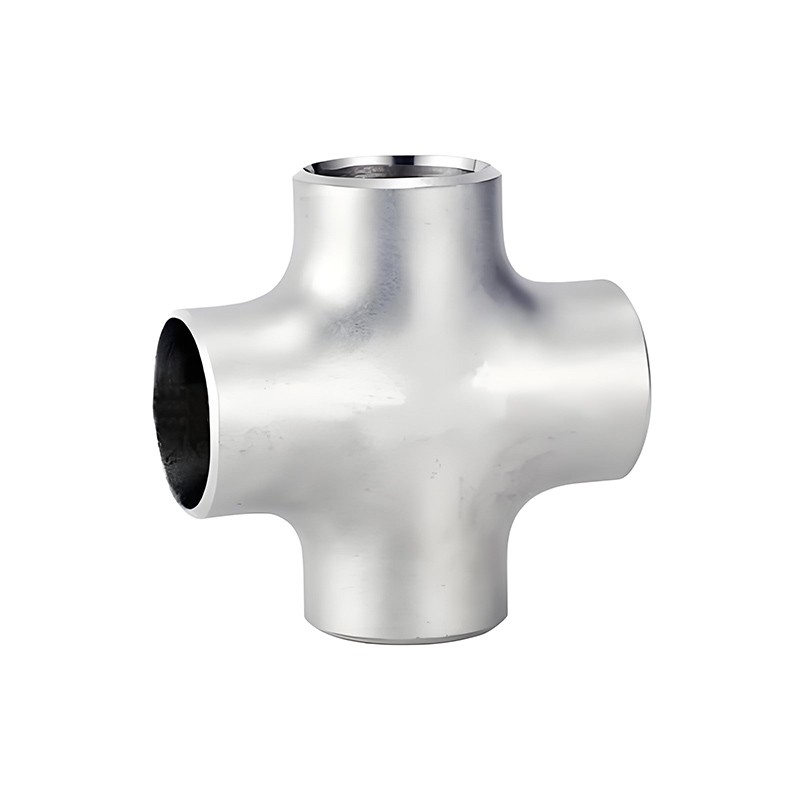

Канцэнтрычны крыж з нержавеючай сталі

Канцэнтрычны крыж з нержавеючай сталі, таксама вядомы як 4-бакавыя раздымы труб, уяўляюць сабой дакладныя інжынерныя кампаненты, прызначаныя для расшчаплення або спалучэння патоку вадкасці па чатырох напрамках у сістэмах трубаправодаў. Гэтыя фітынгі, вырабленыя з высокакласнага 304, 316 або 316L, якія маюць поспех у агрэсіўных, высока ціску і надзвычай тэмпературных умовах, што робіць іх ідэальнымі для такіх галін, як нафта і газ, хімічная апрацоўка, ВВК і вадзяная апрацоўка.

Памер:

DN10 (3/8 ")	DN15 (1/2 ")	DN20 (3/4 ")	DN25 (1 ")	DN40 (1-1/2 ")
DN50 (2 ")	DN80 (3 ")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 ")	DN350 (14 ")	DN400 (16 ")
DN450 (18 ")	DN500 (20 ")	DN550 (22 ")	DN600 (24 ")

Індывідуальны памер пракансультуйцеся з намі

Адправіць запыт

Апісанне Прадукта

Назва прадукту: Канцэнтрычны крыж з нержавеючай сталі
Памер: бесперашкодна 1/2 ″ -24 ″ (DN15-DN600)
Зваркі 1/2 ″ -64 ″ (DN12-DN1600)
Стандарт: ASME B16.9,
HT/T21631, MSS SP-43, Din2605, JISB2313
GB/T12459, GB/T13401, SH3408, HG/T21635
Таўшчыня: sch5-xxs
Ацэнка: TP304L, TP316L, TP310S, TP321, TP904L; Deplex S31803/F51, S32750/F53

Асноўныя асаблівасці:

Надзейная канструкцыя: бесперашкодныя або зварныя канструкцыі забяспечваюць устойлівыя прадукцыйнасць пад ціскам да SCH 160.
Устойлівасць да карозіі: склад сплаву хрому вытрымлівае кіслоты, хларыды і акісленне.
Універсальныя канфігурацыі: выбірайце роўныя крыжы (усе парты аднолькавага памеру) або памяншаючы крыж (змешаныя дыяметры).
Гігіенічная аздабленне: паліраваныя паверхні (RA ≤0,8 мкм) адпавядаюць санітарным стандартам для прадуктаў харчавання, фармацэўтыкі і біятэхналагічных прыкладанняў.
Дыяпазон тэмператур: стабільная прадукцыйнасць ад -196 ° С да 870 ° С, падыходны для криогенных або высокаартальных сістэм.

Прыкладанні:

Размеркаванне вадкасцяў у складаных трубаправодах.
Злучальныя інструментальныя лініі ў хімічных раслінах.
Сістэмы HVAC для кіравання паветрам/вадой.
Санітарныя сістэмы ў малочных прадуктах, напоях і фармацэўтычнай вытворчасці.
Сумяшчальны са стандартамі ASTM A403, ASME B16.11 і DIN 2615. Наяўныя памеры і матэрыяльныя ацэнкі.

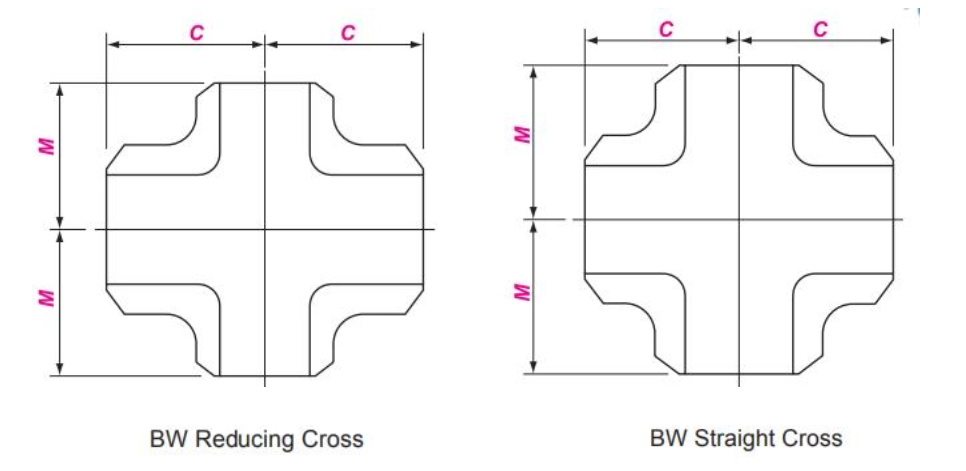

Намінальны памер		Вонкавы дыяметр на скос	Цэнтр да канца
Намінальны памер		Вонкавы дыяметр на скос	Цэнтр да канца
Dn	НП	Аб	C	M
15	1/2	21.3	25	25
20	3/4	26.7	29	29
25	1	33.4	38	38
32	1.1/4	42.2	48	48
40	1.1/2	48.3	57	57
50	2	60.3	64	64
65	2.1/2	73.0	76	76
80	3	88.9	86	86
90	3.1/2	101.6	95	95
100	4	114.3	105	105
125	5	141.3	124	124
150	6	168.3	143	143
200	8	219.1	178	178
250	10	273.0	216	216
300	12	323.8	254	254
350	14	355.6	279	279
400	16	406.4	305	305
450	18	457.0	343	343
500	20	508.0	381	381
550	22	559.0	419	419
600	24	610.0	432	432
650	26	660.0	495	495
700	28	711.0	521	521
750	30	762.0	559	559
800	32	813.0	597	597
850	34	864.0	635	635
900	36	914.0	673	673
950	38	965.0	711	711
1000	40	1016.0	749	749
1050	42	1067.0	762	762
1100	44	1118.0	813	813
1150	46	1168.0	851	851
1200	48	1219.0	889	889
1300	52	1321.0	965	965
1400	56	1422.0	1041	1041
1500	60	1524.0	1118	1118
1600	64	1626.0	1194	1194
1700	68	1727.0	1270	1270
1800	72	1829.0	1320	1320
1900	76	1930.0	1422	1422
2000	80	2032.0	1499	1499

Гарачыя тэгі: Канцэнтрычны крыж з нержавеючай сталі
