| DN10 (3/8 ") | DN15 (1/2 ") | DN20 (3/4 ") | DN25 (1 ") | DN40 (1-1/2 ") |
| DN50 (2 ") | DN80 (3 ") | DN100 (4 ") | DN125 (5 ") | DN150 (6 ") |
| DN200 (8 ") | DN250 (10 ") | DN300 (12 ") | DN350 (14 ") | DN400 (16 ") |
| DN450 (18 ") | DN500 (20 ") | DN550 (22 ") | DN600 (24 ") |

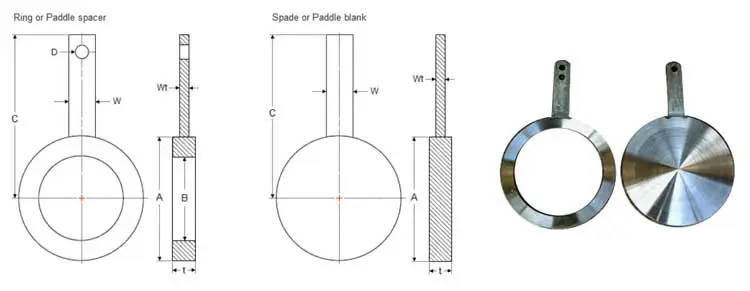

| НП | Па -за Ці A |
Унутранасць Ці B |
Цэнтр да Канец C |
Тоўсты ness t |
Ручка Шырыня W |
| 1/2 | 45 | 16 | 126 | 3 | 32 |
| 3/4 | 54 | 21 | 131 | 3 | 32 |
| 1 | 64 | 27 | 136 | 3 | 32 |
| 1,1/4 | 73 | 42 | 145 | 6.4 | 32 |
| 1.1/2 | 83 | 48 | 145 | 6.4 | 32 |
| 2 | 102 | 61 | 155 | 6.4 | 32 |
| 2.1/2 | 107 | 73 | 170 | 6.4 | 32 |
| 3 | 133 | 89 | 170 | 6.4 | 32 |
| 3.1/2 | 159 | 102 | 202 | 9.7 | 38 |
| 4 | 172 | 114 | 202 | 9.7 | 38 |
| 5 | 194 | 141 | 225 | 9.7 | 38 |
| 6 | 219 | 168 | 225 | 12.7 | 38 |
| 8 | 276 | 219 | 267 | 12.7 | 38 |
| 10 | 337 | 273 | 322 | 15.7 | 44 |
| 12 | 406 | 324 | 357 | 19.1 | 44 |
| 14 | 448 | 356 | 378 | 19.1 | 44 |
| 16 | 511 | 406 | 410 | 22.4 | 44 |
| 18 | 546 | 457 | 427 | 25.4 | 51 |
| 20 | 603 | 508 | 455 | 28.4 | 51 |
| 24 | 714 | 610 | 512 | 31.8 | 51 |

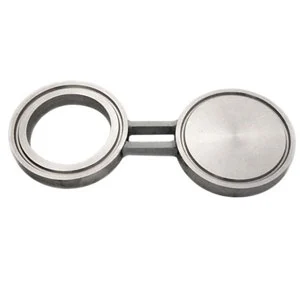

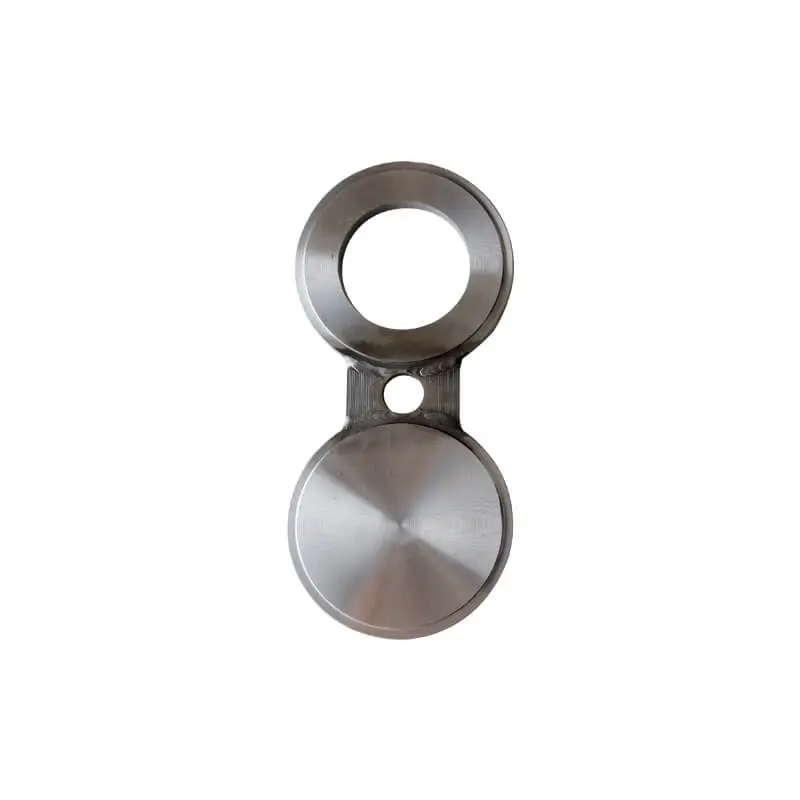

Сляпы спектакль, таксама вядомы як сляпы малюнак-8,-гэта прылада бяспекі, якое выкарыстоўваецца ў сістэмах трубаправодаў для ізаляцыі раздзела аб утрыманні трубы, праверкі або адключэння.

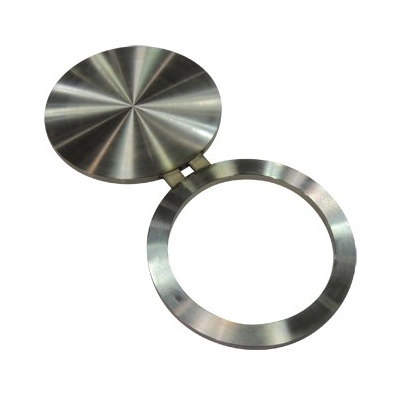

Ён складаецца з двух металічных дыскаў, злучаных невялікім раздзелам пасярэдзіне, нагадваючы пару акуляраў альбо Fiqure-8, адсюль і імя. Адзін дыск - гэта цвёрдая пласціна (сляпы, а другі - кольца (пракладка. Сляпы спектакль усталёўваецца паміж двума фланцавымі шарнямі, блакуе паток цалкам (з выкарыстаннем сляпой бакі) альбо дазваляе яму прайсці праз (з выкарыстаннем пракладкі).
Функцыянальнасць і выкарыстанне:
LSOLOTION: Калі цвёрдая пласцінка LBLIND) сутыкаецца з трубаправодам, яна дзейнічае як бар'ер, прадухіляючы паток і забяспечваючы, каб гэты раздзел быў цалкам ізаляваны. Гэта мае вырашальнае значэнне для работ па тэхнічным абслугоўванні альбо ў надзвычайных сітуацыях адключэння, калі гэта неабходна забяспечыць, што вадкасць не праходзіць праз сегмент сістэмы трубаправодаў.
Аператыўны паток: Калі сістэма знаходзіцца ў звычайнай працы, кольца (Spacer Side размешчаны для выраўноўвання з піпеаль -неабмежаваным патокам, пракладка па сутнасці дзейнічае як частка трубаправода падчас звычайных аперацый.
Хуткае пераключэнне: Дызайн Spectacle Blind дазваляе хутка і лёгка пераапрануцца паміж адкрытым lspacerl і выкладзеным (сляпым) пазіцыямі, проста круцячы сляпое відовішча, не выдаляючы яго з фланца. Гэта зручнасць робіць высокаэфектыўным для сістэм, якія патрабуюць частага пераключэння паміж рэжымамі эксплуатацыі і тэхнічнага абслугоўвання.
Перавагі:
Універсальнасць: Скупавыя жалюзі падыходзяць для розных прамысловых прыкладанняў, уключаючы нафту і газ, хімічную апрацоўку і генерацыю, дзе часта неабходна ізаляцыя трубаправода.
Бяспека: забяспечваючы фізічны бар'ер у трубаправодзе, жалюзі для відовішчаў значна павышаюць бяспеку падчас падтрымання выпадку з адмовай сістэмы.
Эканамічная эфектыўнасць: паколькі іх можна лёгка паварочваць, не цалкам выдаляючыся з трубаправода, жалюзі для спектакляў зніжаюць час і выдаткі на працоўную сілу, звязаныя з ізаляцыяй сістэмы.
