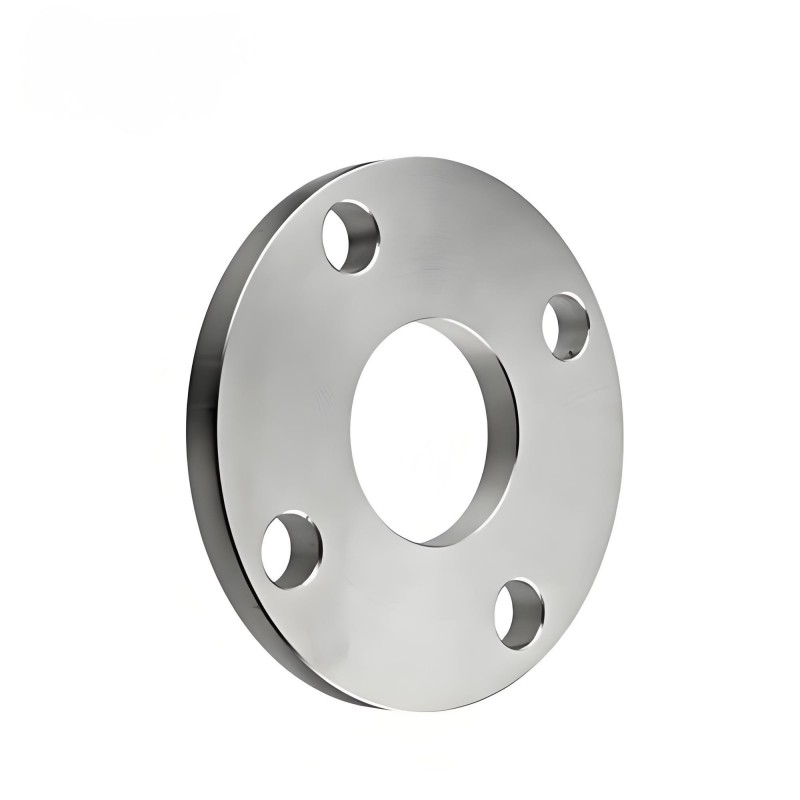

Плоскі тарцовы фланец

Канструкцыя з поўнай плоскасцю: ушчыльняльная паверхня знаходзіцца цалкам на адным узроўні з тарцом фланца, і ўшчыльненне дасягаецца шляхам зацягвання пракладкі балтамі. Ён падыходзіць для сістэм нізкага ці сярэдняга ціску (напрыклад, PN6-PN300).
Сумяшчальнасць: звычайна выкарыстоўваецца ў спалучэнні з плоскімі пракладкамі (напрыклад, гумовымі, азбеставымі або металічнымі пракладкамі), пераканайцеся, што фланцы паралельныя і выраўнаваны падчас мантажу, каб пазбегнуць уцечкі.
Спрошчанае абслугоўванне: адсутнасць складанай геаметрычнай структуры, лёгкая разборка і замена пракладак.

Агульныя матэрыялы:
Вугляродзістая сталь: ASTM A105/A105N (пакаёвая тэмпература), A350 LF2 (умовы выкарыстання пры нізкіх тэмпературах).
Нержавеючая сталь: ASTM A182 F304/F316L (устойлівая да карозіі).
Вытворчыя стандарты:
Амерыканскі стандарт: ANSI B16.5 (намінальны ціск: ад 150 фунтаў да 2500 фунтаў).
Міжнародныя стандарты: DIN, JIS, EN1092-1 і інш. дазваляюць адаптаваць праекты ва ўсім свеце.
Апрацоўка паверхні: гальванічнае пакрыццё, гарачае цынкаванне або антыкаразійнае пакрыццё (напрыклад, жоўтая фарба, чорная фарба) для павышэння каразійнай устойлівасці.

Сістэмы вадкасці з нізкім ціскам, такія як водазабеспячэнне і каналізацыя, вентыляцыя, вентыляцыя, кандыцыянаванне і г.д., патрабуюць нізкага ціску ўшчыльнення і з'яўляюцца эканамічна эфектыўнымі.
Хімічная і харчовая прамысловасць: плоскія фланцы з нержавеючай сталі выкарыстоўваюцца для сантэхнічных труб (паліраваная паверхня Ra≤0,8 мікрон) у адпаведнасці з патрабаваннямі сертыфікацыі FDA або EHEDG.
Модульнае абсталяванне: дзякуючы сваёй простай структуры часта выкарыстоўваецца для модульнага або хуткага мантажу зборных труб.

Перавагі плоскага фланца:
Нізкі кошт: складанасць апрацоўкі ніжэй, чым у выпуклых або кальцавых злучальных фланцаў, што робіць яго прыдатным для буйнамаштабнай вытворчасці.
Шырокая адаптыўнасць: сумяшчальнасць з рознымі тыпамі пракладак, высокая гнуткасць.
абмежаванні:
Мяжа высокага ціску: не падыходзіць для сістэм звышвысокага ціску (2500 і вышэй), таму што плоскі кантакт схільны да ўцечкі з-за нераўнамернага ціску.
Высокія патрабаванні да дакладнасці ўстаноўкі: раўналежнасць фланца павінна строга захоўвацца, інакш гэта можа прывесці да пашкоджання ўшчыльнення.
